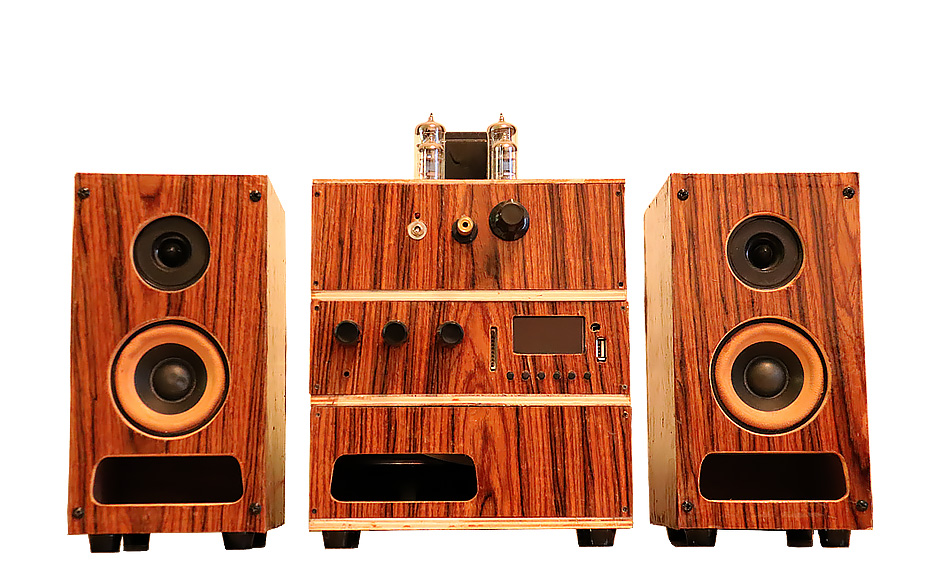

Equip hi-fi en tres blocs, unitat central i dos altaveus, de fusta laminada amb xapa de caoba. Uneix la calidesa del so de vàlvules amb la comoditat d’avui: un preamplificador de quatre vàlvules, un amplificador de 100 W, un subwoofer integrat i un reproductor MP3 amb pantalla, en un disseny d’estètica retro. Construït durant el 2017.
Amplificador de vàlvules DIY
Equip de so amb preamplificador de vàlvules, dissenyat i construït a mà.
Fitxa tècnica
General
- Tipus
- Equip hi-fi amb preamplificador de vàlvules
- Any
- 2017
- Disseny
- Propi
- Format
- Tres blocs: unitat central i dos altaveus
- Material
- Fusta laminada amb xapa de caoba
- Mides
- Altaveus: 20 × 13 × 11 cm
Unitat central: 24 cm d’amplada, 11 cm de fondàriaMides aproximades · alçada × amplada × fondària
Amplificació
- Preamplificador
- 4 vàlvules de preamplificació
- Amplificador
- 100 W integrat
- Alimentació
- Font externa per a les vàlvules, a la part superior per dissipar la calor
- Altaveus
- 2 altaveus de 4" (30 W, 8 Ω), amb tweeter de 2"
- Subwoofer
- 15 W, integrat a la base de la unitat central
Reproducció i controls
- Reproductor
- Placa MP3 amb pantalla LCD blava
- Suports
- Targetes SD i USB
- Navegació
- 6 botons per a reproducció i canvi de pista
- So
- Volum, greus i nivell del subwoofer
- Volum general
- Amb interruptor metàl·lic retro i pilot LED vermell
- Comandaments
- Botons recuperats d’aparells antics de laboratori de ciències
Connexions
- Frontal
- Adaptador daurat de jack a minijack
- Entrada
- RCA estèreo (vermell i blanc), al darrere
- Sortida
- Borns d’altaveu clàssics, al darrere
El procés

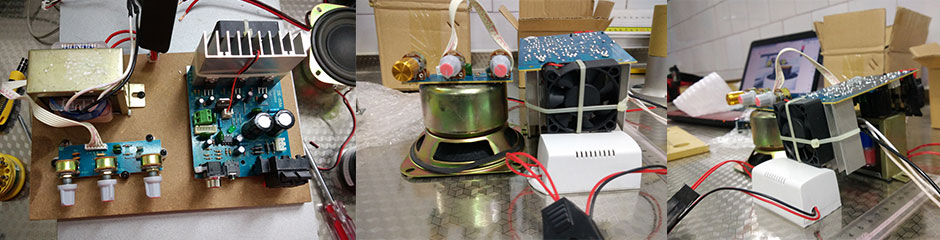

Pas 01 L’electrònica: preamplificador de vàlvules, amplificador i fonts, abans del muntatge.

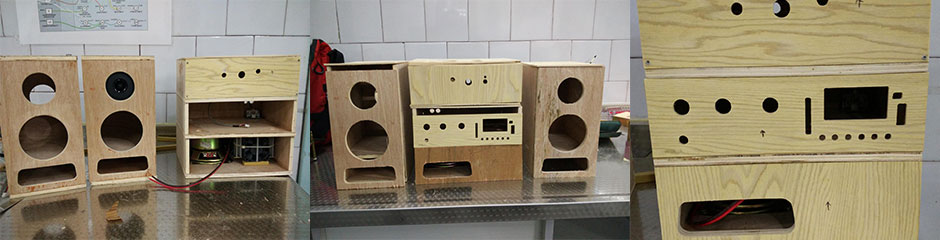

Pas 02 Les caixes de fusta laminada de la unitat central i dels altaveus.

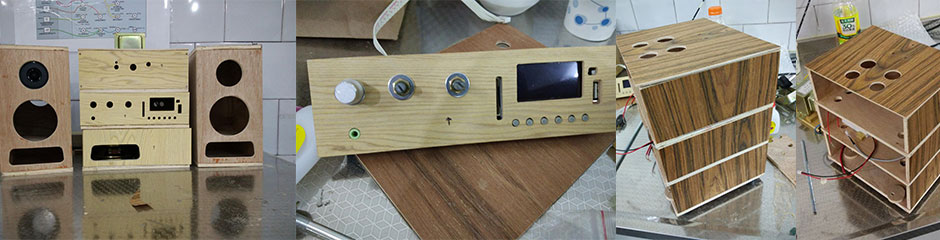

Pas 03 Proves de muntatge, panell de controls i acabat amb xapa de caoba.

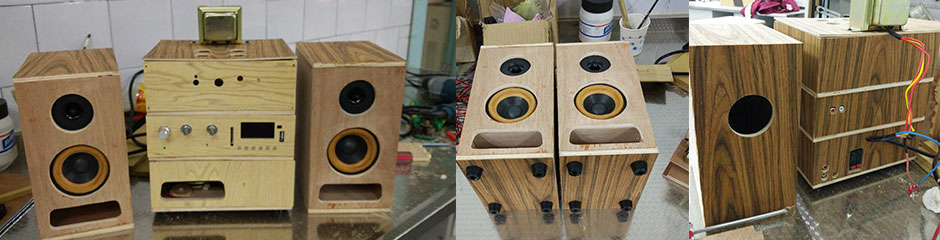

Pas 04 L’equip complet, gairebé acabat.
