Moble arcade en miniatura de DM, dissenyat en 2D i tallat amb làser. Integra un ordinador mini-ITX, una pantalla de 10", controls Sanwa i emulació de sistemes clàssics fins a PlayStation. Construït durant el 2018 i el 2019.
Mini màquina arcade DIY
Màquina recreativa de sobretaula, dissenyada i construïda a mà.
Fitxa tècnica
General
- Tipus
- Mini màquina arcade de sobretaula
- Any
- 2018–2019
- Disseny
- Propi, dibuixat en 2D
- Mides
- 34 × 28 × 20 cm aprox.alçada × amplada × fondària
Estructura
- Material
- DM de 3 mm (tauler de fibres de densitat mitjana)
- Fabricació
- Tall làser a partir de plànols propis
- Muntatge
- A mà, amb components adquirits per separat
- Marquesina
- Disseny propi, serigrafiat i translúcid, amb barra de PVC transparent«La Makineta · Multi Arcade Machine»
- Il·luminació
- Fluorescent LED a la marquesina
Electrònica
- Ordinador
- Placa mini-ITX amb processador x86
- Memòria
- 4 GB de RAM
- Disc
- Disc dur HDD de 500 GB
- Pantalla
- 10" (mida d’un iPad), amb controlador propi i connexió VGAResolució d’uns 1024 px d’amplada
- So
- 2 altaveus integrats de 5 W
- Alimentació
- Font d’alimentació integrada
Controls
- Palanca
- Joystick arcade Sanwa
- Botons
- 6 botons arcade professionals, Sanwa
- Laterals
- 2 botons per a jocs de pinball
- Frontals
- 2 botons per navegar pels menús
- Connexions
- Adaptador USB al lateral (Lenovo): auriculars, micròfon i 2 USB, per jugar dues persones
Programari
- Sistema
- Windows XP
- Interfície
- HyperSpin
- Emulació
- Fins a PlayStation 1
- Sistemes
-
- MAME
- Neo Geo
- Nintendo
- Super Nintendo
- Game Boy Advance
- Sega
- Capcom
- Atari
- PlayStation
El procés

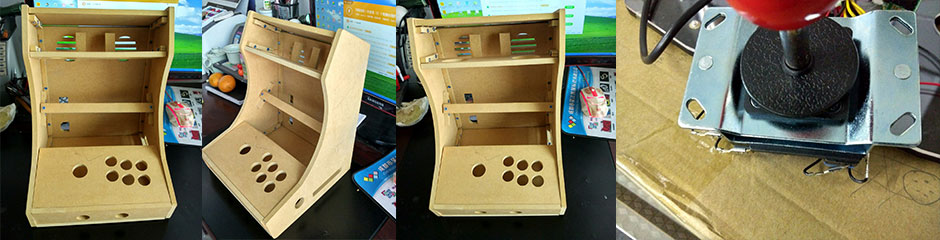

Pas 01 Les peces de DM tallades amb làser i el primer muntatge de la caixa.

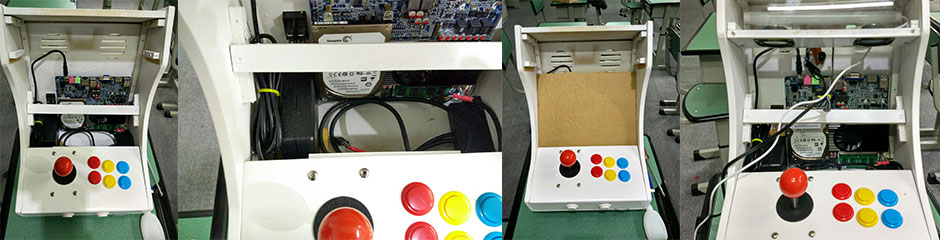

Pas 02 La palanca i els botons al tauler de control.

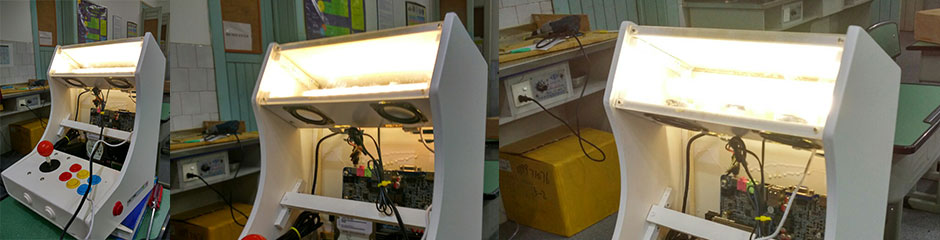

Pas 03 La marquesina il·luminada amb el fluorescent LED.

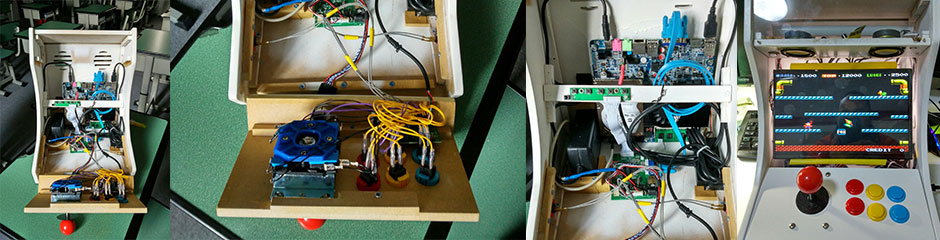

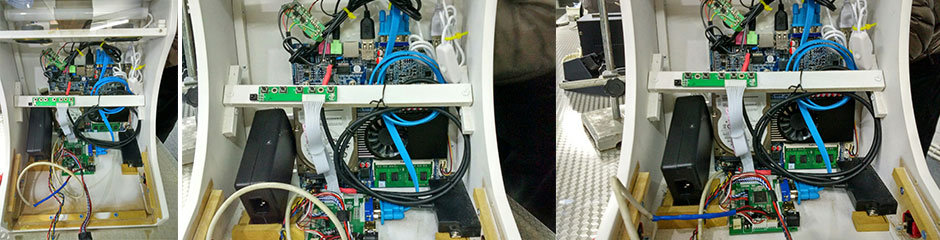

Pas 04 L’ordinador, la font i el cablejat a dins.

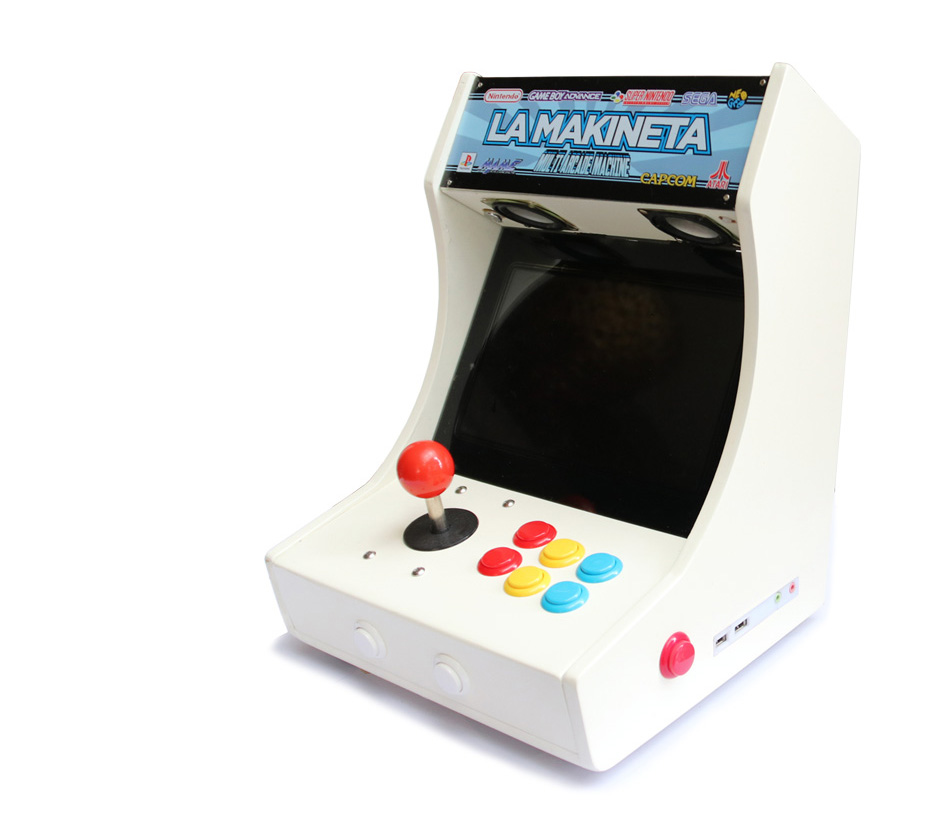

Pas 05 La màquina acabada i en marxa.
